該設備由進料機、輸送定位系統、正反面檢測平臺、雙伺服堆垛機（收料機）幾個部分組成。待檢驗產品以堆疊方式送置于進料機上,進料裝置通過機械原理將單張馬口鐵產品以均速輸送方式供給視覺檢測部分;視覺檢測部分通過相機拍照將產品信息以圖像的方式傳輸給計算機，由系統軟件根據設定好的標準樣張進行對比分析檢測;雙集(收)料部分會根據系統軟件檢測的結果，將正品和次品分開收集，并由集(收)料部分收集整齊。
參數范圍
較大可檢測尺寸 (寬*長)
1120mm ×955mm
較小可檢測尺寸 (寬*長)
712mm × 510mm
較快傳輸速度(m/min）
120m/min
產品厚度尺寸
0.16mm～0.4mm
較高檢測速度（p/h）
100張/min6000張/h
圖像采集分辨率(橫向*縱向)（mm）
正面：0.13mm×0.1mm
較小點狀缺陷尺寸（m㎡）（墨點、漏印、污垢等）。
高對比度下0.1mm2
較小點狀缺陷尺寸
（拉墨、拉條等）
高對比度下 寬度≥0.1mm 長度≥5mm
色差檢測
實底色△E≥2，其他△E≥3
套印偏差
幅寬方向：±0.13mm；運動方向：±0.1mm
工位配置
正面1工位2臺相機
報警方式
聲光報警
好品收料方式
堆疊對齊
壞品收料方式
堆疊對齊
供料部較大堆疊
2T
收料部好品較大堆疊重量
2T
收料部廢品較大堆疊重量
2T
機器外形尺寸（長*寬*高）mm
14200mm×1800mm×1700mm
機器重量
10T
裝機功率
35KW
項目名稱
背面：0.13mm×0.1mm
低對比度下0.15mm2
低對比度下 寬度≥0.15mm 長度≥5mm
背面1工位2臺相機

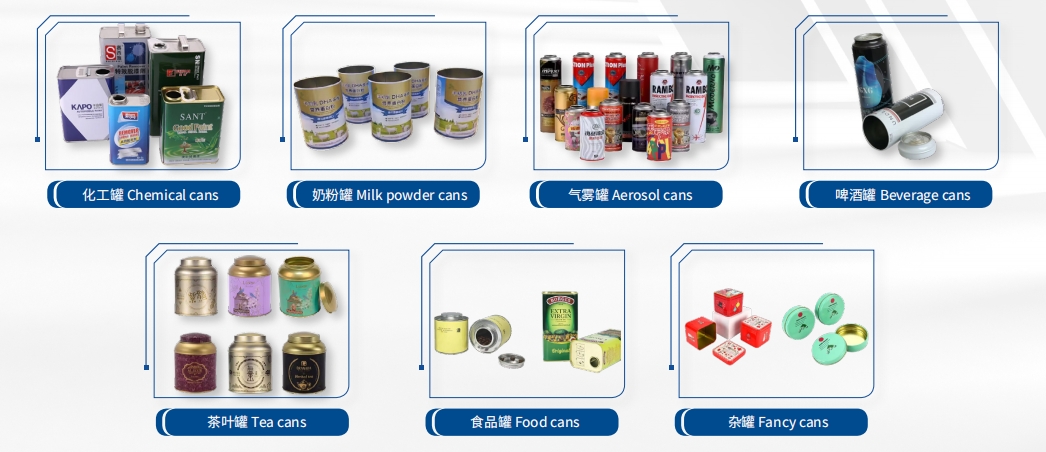

應用范圍：
主要檢測缺陷點：
|
色差 |
臟點 |
油墨白線 |
字母缺失 |
|
劃痕 |
破損 |
對位不準 |
生銹
|
|
印刷不良 |
光油錯位 |
浮渣 |
重影 |
